产品详情
| 定位环材料 | 金属带材料 | 填充带材料 | 内环材料 | ||||
| 名称 | 代号 | 名称 | 代号 | 名称 | 代号 | 名称 | 代号 |
| 无定位环 | 0 | 06Cr19Ni9 (0Cr18Ni9) | 2 | 石棉 | 1 | 无内环 | 0 |
| 低碳钢 | 1 | 06Cr17Ni12Mo2 (0Cr17Ni12Mo2) | 3 | 柔性石墨 | 2 | 06Cr19Ni9 (0Cr18Ni9) | 2 |
06Cr19Ni9 (0Cr18Ni9) | 2 | 022Cr17Ni12Mo2 (00Cr17Ni14Mo2) | 4 | 聚四氟乙烯 | 3 | 06Cr17Ni12Mo2 (0Cr17Ni12Mo2) | 3 |
06Cr17Ni12Mo2 (0Cr17Ni12Mo2) | 3 | 06Cr25Ni20 (0Cr25Ni20) | 5 | 非石棉纤维 | 4 | 022Cr17Ni12Mo2 (00Cr17Ni14Mo2) | 4 |
06Cr18Ni11Ti (0Cr18Ni10Ti) | 6 | 陶瓷纤维 | 5 | 06Cr25Ni20 (0Cr25Ni20) | 5 | ||
022Cr19Ni10 (00Cr19Ni10) | 7 | 06Cr18Ni11Ti (0Cr18Ni10Ti) | 6 | ||||
022Cr19Ni10 (00Cr19Ni10) | 7 |
1 范围
GB/T4622的本部分规定了缠绕式垫片的型式、代号、标记和标志。本部分适用于管法兰用缠绕式垫片。
2 型式
2.1缠绕式片分为以下四种型式:

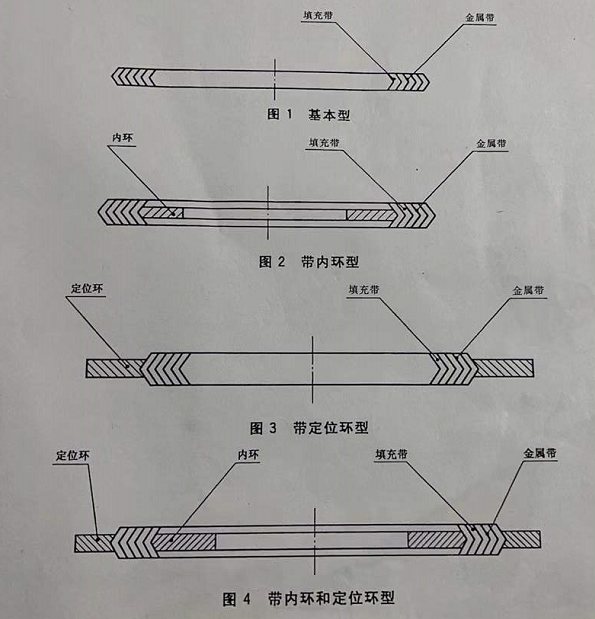

基本型(见图1); 带内环型(见图2); 带定位环型(见图3);带内环和定位环型(见图4)。
